MQTTs / HTTPS SSL证书配置说明

适用：网关Web配置页面证书标签页，TLS1.2
证书文件格式均为 PEM文本格式，
复制粘贴文件完整内容（包含-----BEGIN xxx-----到-----END xxx-----全部内容）
底层逻辑说明：

1. 网页表单填写的证书内容，网关内部会写入固定名称本地文件；固件优先检测是否存在ca.pem来判定单向认证逻辑。
2. 双向认证场景，服务器证书数据输入框必须留空，一旦填入内容，程序会直接触发单向认证逻辑，双向认证失效。
3. 兼容脚本管理【增量下载】下发同名证书文件；网页表单与增量下载最终映射同一套内部文件，后执行操作覆盖原有文件。

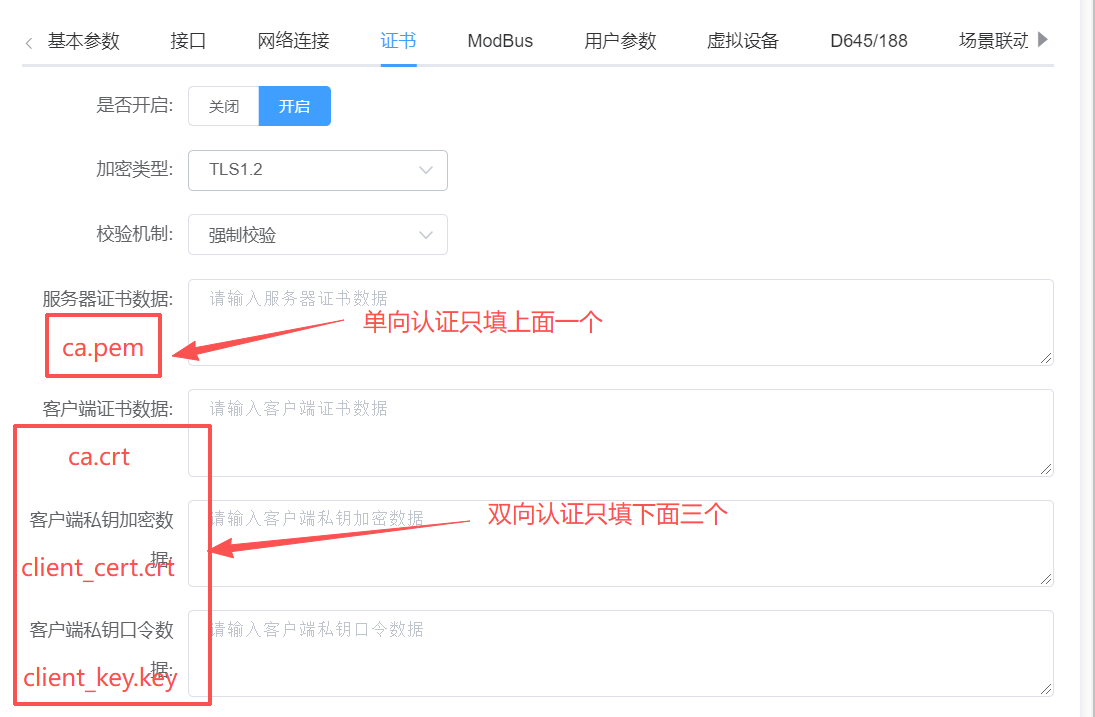

一、单向认证（服务端证书校验，最常用，留空部分设备会自动删除文件）

单向认证：客户端校验服务器证书；不需要客户端证书与私钥

配置项	填入文件	说明
服务器证书数据	ca.pem内容	根CA证书，网关内部保存为ca.pem，校验云端/服务端证书合法性
客户端证书数据	留空	单向认证不填
客户端私钥加密数据	留空	单向认证不填
客户端私钥口令数据	留空	单向认证不填

✅ 操作要点：

1. 打开ca.pem，复制全部文本；
2. 粘贴到【服务器证书数据】输入框；
3. 其余三个输入框全部留空；
4. 加密类型选择 TLS1.2，开启功能。

二、双向认证（服务端+客户端互相校验，高安全场景）

⚠️重要限制：服务器证书数据必须留空！一旦填写内容固件会判定为单向认证，双向认证功能失效
底层映射：
客户端证书数据 → 写入ca.crt（根CA证书，校验服务端）
客户端私钥加密数据 → 写入client_cert.crt（客户端公钥证书）
客户端私钥口令数据 → 填写私钥解密口令，无加密则留空

配置项	填入文件	说明
服务器证书数据	留空不填	填写会触发单向认证逻辑，双向认证失效
客户端证书数据	ca.crt内容	根CA证书，校验云端服务端合法性
客户端私钥加密数据	client_cert.crt内容	客户端公钥证书，服务端校验网关客户端身份
客户端私钥口令数据	client_key.key对应的私钥密码	私钥AES加密填写密码；明文私钥留空

✅ 操作要点：

1. 【服务器证书数据】保持空白，不要粘贴任何内容；
2. 分别打开ca.crt、client_cert.crt、client_key.key，复制完整PEM内容，依次粘贴至：客户端证书数据、客户端私钥加密数据输入框；
3. 如果client_key.key是加密私钥，在客户端私钥口令数据填写口令；明文私钥口令框留空；
4. 加密类型选择 TLS1.2，开启功能。

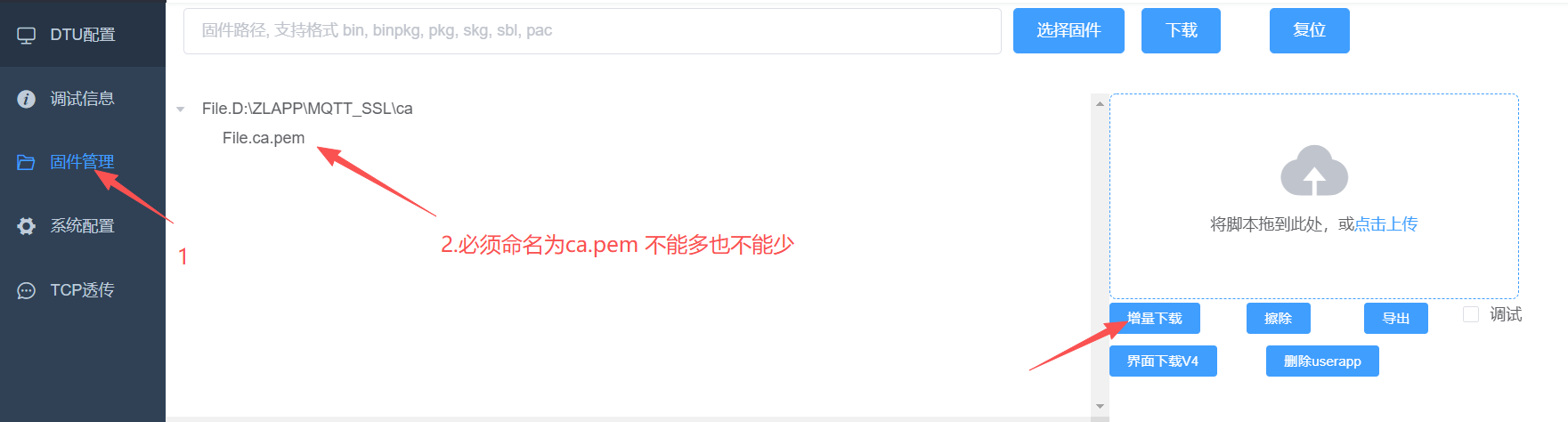

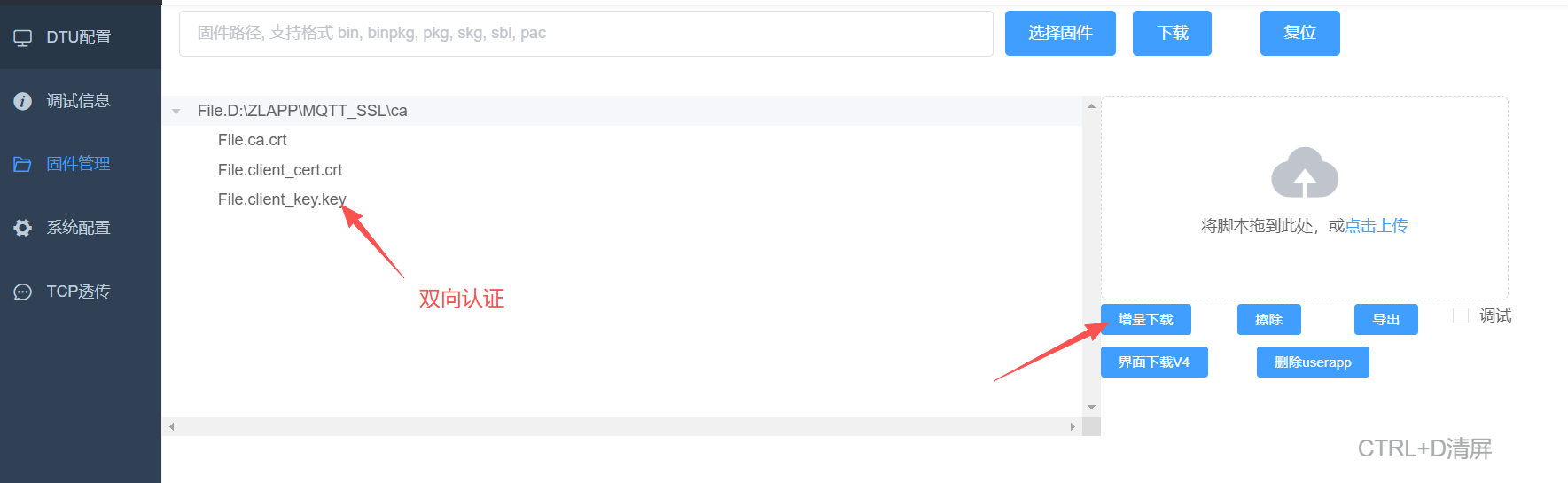

三、本地下载证书文件：脚本管理页面增量下载证书文件(适合设备在旁边可以直接下载的，不限制固件版本)

网关兼容脚本管理增量下载证书，直接下发固定文件名到网关本地存储，和网页表单走同一套底层逻辑。

认证模式	需要的固定文件名（下载到网关本地）	对应网页配置项映射关系
单向认证	ca.pem	对应【服务器证书数据】，网页框填入内容/增量下载ca.pem，触发单向认证逻辑
双向认证	ca.crt、client_cert.crt、client_key.key	根证书ca.crt、客户端证书client_cert.crt、客户端私钥client_key.key； ❗双向认证不能在网关存放ca.pem文件，存在ca.pem固件会切换到单向认证；私钥口令仍然必须在网页填写

✅ 操作要点：

1. 单向认证：根证书重命名为ca.pem；双向认证准备ca.crt、client_cert.crt、client_key.key，双向严禁上传ca.pem；
2. 脚本管理页面添加证书文件，点击增量下载下发网关；>
3. 网页证书页面加密类型选TLS1.2；双向模式服务器证书输入框务必留空，加密私钥需要网页填写口令。

冲突说明：

1. 如果既网页粘贴内容，又增量下载证书文件：后执行的操作会覆盖网关内部对应证书文件；
2. 固件逻辑：检测网关本地是否存在ca.pem，存在则直接启用单向认证逻辑，双向认证不生效。

四、HTTP如何用浏览器导出证书（此处以谷歌浏览器，导出百度的证书为例）

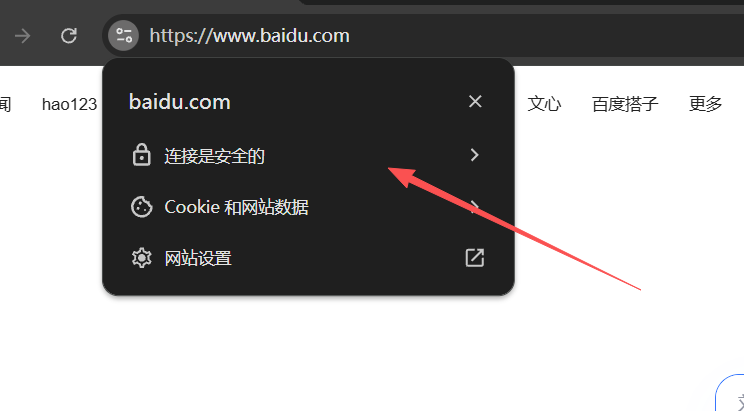

1. 浏览器里面输入http访问的链接例如百度，点击https前面的图标

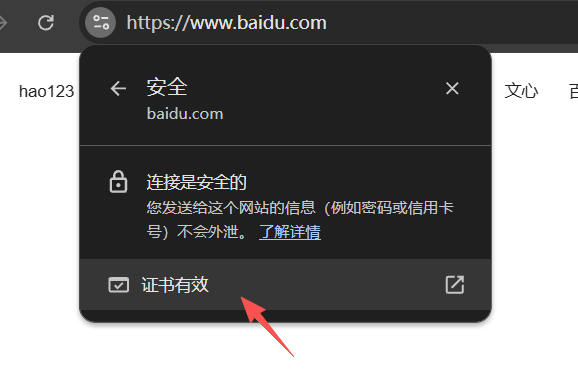

2. 点击证书有效

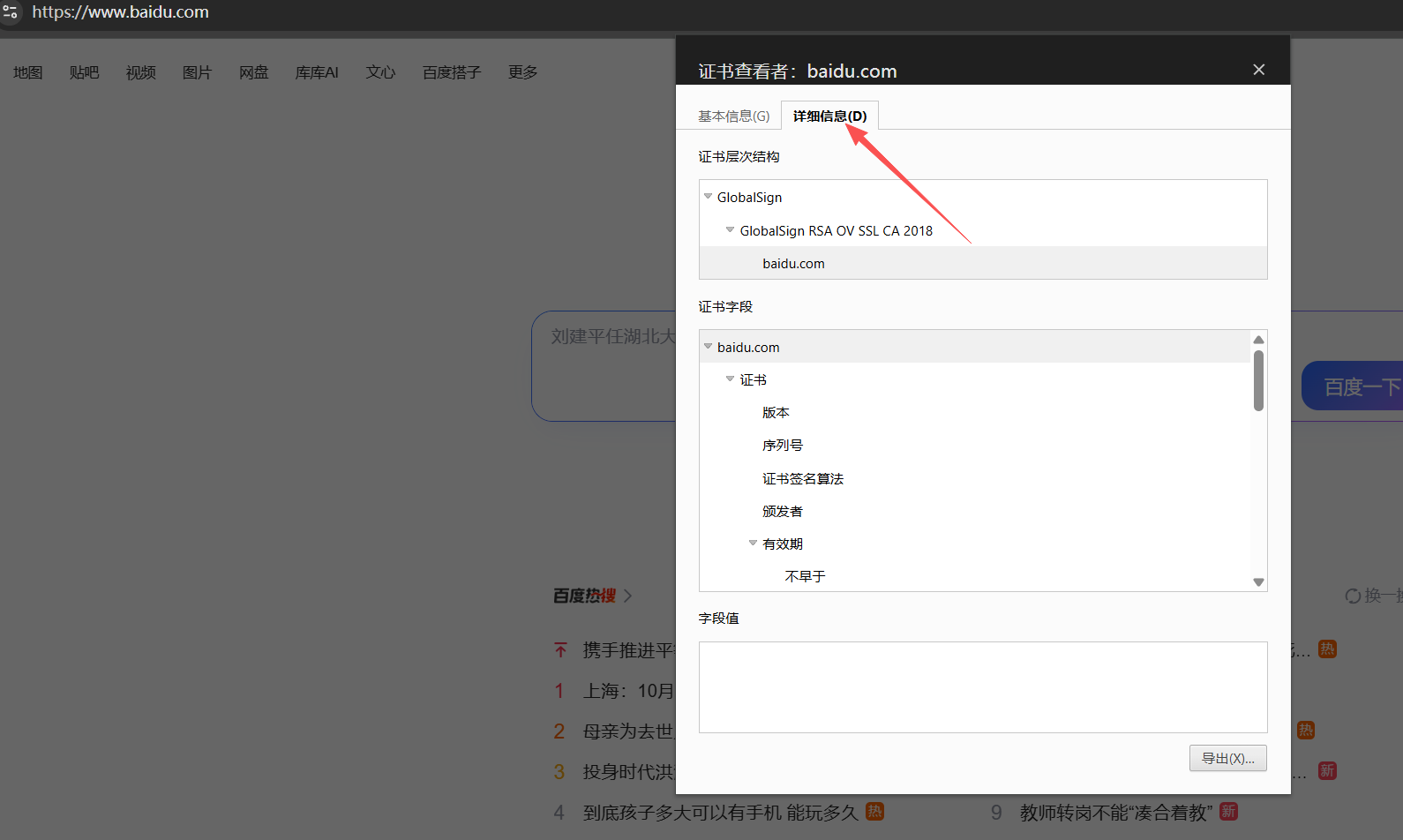

3. 导出证书文件


五、常见踩坑与注意事项

1. 文件后缀不代表格式
   .crt/.pem/.key只是后缀名，本质都是PEM文本；不要上传DER二进制文件，页面只接受PEM文本。>

转换命令（openssl）

# DER转PEM
openssl x509 -inform der -in ca.crt -out ca.pem

2. 复制必须完整
   必须包含头部-----BEGIN CERTIFICATE-----和尾部-----END CERTIFICATE-----，漏行会直接TLS握手失败。
3. 单向、双向核心区分点

• 单向认证：填写【服务器证书数据】，生成/下载ca.pem，其余三项全部清空；
• 双向认证：【服务器证书数据留空，网关内不能存在ca.pem文件】，填写客户端证书、客户端私钥。

4. 私钥口令
   只有私钥文件AES加密过才填口令；普通明文私钥口令框留空，随意填写字符会握手报错。

六、快速故障排查

现象	大概率原因
TLS握手失败，连接不上	证书粘贴不全、使用DER二进制；双向模式服务器证书输入框填写了内容；双向模式网关内存在ca.pem文件触发单向逻辑
证书校验报错	根CA证书不对，或者服务端证书域名不匹配
双向认证握手失败	client_cert/client‑key不匹配，私钥口令错误；服务器证书输入框不为空；网关存在ca.pem
证书配置不生效	网页配置和增量下载先后执行发生覆盖；双向模式误生成ca.pem；查看网关日志确认证书加载状态
证书过期	检查证书有效期，重新签发证书

七、证书文件对应关系对照表

重点：固件检测ca.pem作为单向认证触发条件；双向认证不能出现ca.pem。

场景	服务器证书数据	网页填入源文件	网关内部生成文件	私钥口令
MQTTs单向	填写	ca.pem	ca.pem	❌不填
MQTTs双向	留空	ca.crt / client_cert.crt / client_key.key	ca.crt、client_cert.crt、client_key.key	加密则填密码
HTTPS客户端双向	留空	ca.crt / client_cert.crt / client_key.key	ca.crt、client_cert.crt、client_key.key	加密则填密码

提示：MQTTs、HTTPS的SSL证书在此页面配置，配置保存后网关会重启TLS相关连接；修改证书后观察网关日志，查看TLS握手日志确认是否正常。

关键总结：
单向认证：填写服务器证书，产生ca.pem；
双向认证：服务器证书输入框必须留空，网关不能存在ca.pem，根证书填写到【客户端证书数据】输入框。
